在電子封裝過程中,基板主要起機械支撐保護與電互連(絕緣)作用。隨著電子封裝技術逐漸向著小型化、高密度、多功能和高可靠性方向發展示，電子系統的功率密度隨之增加，散熱問題越來越嚴重。器件的散熱影響條件眾多，其中基板材料的選用也是關鍵的一環。此外鈞杰陶瓷開發一種全新的加工工藝，這種綜合性的加工工藝相較傳統CNC加工以及超聲波加工具有較為明顯的優勢。這種加工工藝主要是利用多種不同類型刀具、多種切削刀路并結合幾種加工機床的綜合方式。電子封裝陶瓷基板加工廠家鈞杰陶瓷加工：134 128 56568（微信號）

目前，電子封裝常用的基板材料主要有四大類：聚合物基板；金屬基板；復合基板；陶瓷基板。陶瓷基板材料以其強度高、絕緣性好、導熱和耐熱性能優良、熱膨脹系數小、化學穩定性好等優點，廣泛應用于電子封裝基板。

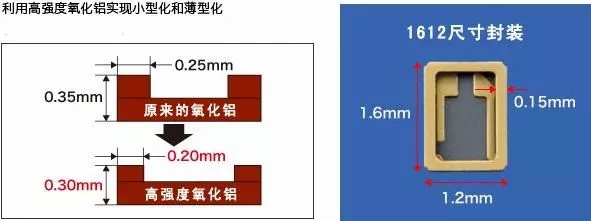

陶瓷封裝基板材料主要包括Al2O3、BeO和AlN等。目前，Al2O3陶瓷是應用最成熟的陶瓷封裝材料，以其耐熱沖擊性和電絕緣性較好、制作和加工技術成熟而被廣泛應用。

相對于塑料基和金屬基，其優點是：（1）低介電常數，高頻性能好；（2）絕緣性好、可靠性高；（3）強度高，熱穩定性好；（4）熱膨脹系數低，熱導率高；（5）氣密性好，化學性能穩定；（6）耐濕性好，不易產生微裂現象。陶瓷封裝材料缺點是：成本較高，適用于高級微電子器件的封裝，如航空航天和軍事工程的高可靠、高頻、耐高溫、氣密性強的封裝；在移動通信、家用電器、汽車等領域也有著廣泛應用。

美國、日本等國相繼開發出多層陶瓷基片，使其成為一種廣泛應用的高技術陶瓷，目前已投入使用的陶瓷基片材料有Al2O3、BeO和AlN、SiC和莫來石等。從結構與制作工藝，陶瓷基板可分為高溫共燒多層陶瓷基板、低溫共燒陶瓷基板、厚膜陶瓷基板、直接鍵合銅陶瓷基板等，下面將為大家分類說明。

一、高溫共燒多層陶瓷基板
高溫共燒多層陶瓷基板制備工藝是：先將陶瓷粉（Si3N4、Al2O3、AlN）加入有機黏結劑，混合均勻后成為膏狀漿料，接著利用刮刀將漿料刮成片狀，再通過干燥工藝使片狀漿料形成生坯；然后依據各層的設計鉆導通孔，采用絲網印刷金屬漿料進行布線和填孔，最后將各生坯層疊加，置于高溫爐（1600℃）中燒結而成。因?yàn)闊Y(jié)溫度高，導致金屬導體材料的選擇受限（主要為熔點較高但導電性較差的鎢、鉬、錳等金屬），制作成本高，熱導率一般在20~200W/（m·℃）（取決于陶瓷粉體組成與純度）。

二、低溫共燒陶瓷基板

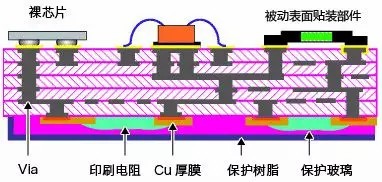

低溫共燒陶瓷基板制備工藝與高溫共燒多層陶瓷基板類似，其區別是在Al2O3粉體中混入質量分?jǐn)?shù)30%-50%的低熔點玻璃料，使燒結溫度降低至850~900℃，因此可以采用導電率較好的金、銀作為電極和布線材料。但另一方面，因?yàn)榈蜏毓矡沾苫逄沾闪现泻胁Ａ啵渚C合熱導率僅為2~3W/（m·℃）。此外，由于低溫共燒陶瓷基板采用絲網印刷技術制作金屬線路，有可能因張網問題造成對位誤差；而且多層陶瓷疊壓燒結時還存在收縮比例差異問題，影響成品率。

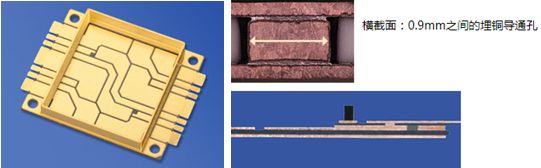

這里需要注意的是，在實際生產中，為了提高低溫共燒陶瓷基板導熱性能，可在貼片區增加導熱孔或?qū)щ娍祝秉c(diǎn)是會造成成本增加。同時為了拓展陶瓷基板的應用領域，一般采用多層疊壓共燒工藝，可以制備出含腔體的多層結構（通常稱為陶瓷管殼而非陶瓷基板），滿足電子器件氣密封裝要求，廣泛應用于航空航天等環境惡劣及光通信等可靠性要求較高的領域。

三、厚膜陶瓷基板

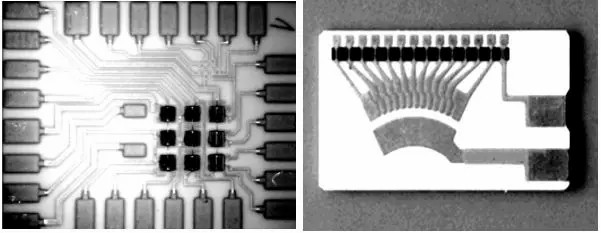

相對于高溫共燒多層陶瓷基板和低溫共燒陶瓷基板，厚膜陶瓷基板為后燒陶瓷基板。其制備工藝是：采用絲網印刷技術將金屬漿料涂覆在陶瓷基片表面，經過干燥、高溫?zé)Y(jié)（700~800℃）后制備。金屬漿料一般由金屬粉末（Ag-Pd或Ag-Pt）、有機樹脂和玻璃粉等組成。經高溫?zé)Y(jié)，樹脂粘合劑被燃燒掉，剩下的幾乎都是純金屬，由于玻璃質粘合作用在陶瓷基板表面。燒結后的金屬層厚度為10~20μm，最小線寬為0.3mm。由于技術成熟，工藝簡單，成本較低，厚膜陶瓷基板在對圖形精度要求不高的電子封裝中得到一定應用。

四、直接鍵合銅陶瓷基板

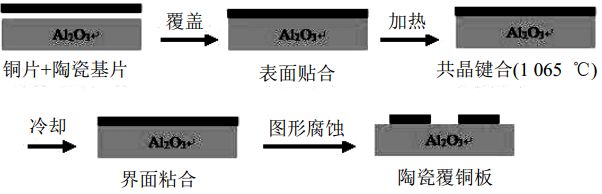

直接鍵合銅陶瓷基板是由陶瓷基片（Al2O3或AlN）與銅箔在高溫下（1065 ℃）共晶燒結而成，最后根據布線要求，以刻蝕方式形成線路。由于銅箔具有良好的導電、導熱能力，而氧化鋁能有效控制Cu-Al2O3-Cu復合體的膨脹，使直接鍵合銅陶瓷基板具有近似氧化鋁的熱膨脹系數。

直接鍵合銅陶瓷基板優點是：導熱性好、絕緣性強、可靠性高等，已廣泛應用于絕緣柵雙極型晶體管（IGBT）、半導體激光器（LD）和CPV封裝。特別是由于銅箔較厚（100~600μm），在IGBT和LD封裝領域優勢明顯。

其缺點在于：1）直接鍵合銅陶瓷基板制備利用了高溫下Cu與Al2O3間的共晶反應，對設備和工藝控制要求較高，基板成本較高。2）由于Al2O3與Cu層間容易產生微氣孔，降低了產品抗熱沖擊性。3）由于銅箔在高溫下容易翹曲變形，因此直接鍵合銅陶瓷基板表面銅箔厚度一般大于100μm；同時由于采用化學腐蝕工藝，直接鍵合銅陶瓷基板圖形的最小線寬一般大于100μm。

直接鍍銅陶瓷基板制備工藝是：首先將陶瓷基片進行前處理清洗，利用真空濺射方式在基片表面沉積Ti/Cu層作為種子層，接著以光刻、顯影、刻蝕工藝完成線路制作，最后再以電鍍/化學鍍方式增加線路厚度，待光刻膠去除后完成基板制作。

直接鍍銅陶瓷基板優點：1）低溫工藝（300℃以下），完全避免了高溫對材料或線路結構的不利影響，也降低了制造工藝成本。2）采用薄膜與光刻顯影技術，使基板上的金屬線路更加精細（線寬尺寸20~30μm，表面平整度低于0.3μm，線路對準精度誤差小于±1%），因此直接鍍銅陶瓷基板非常適合對準精度要求較高的電子器件封裝。特別是采用激光打孔與通孔填銅技術后（實現陶瓷基板上下表面互聯），可實現電子器件三維封裝，降低器件體積，提高封裝集成度。

直接鍍銅陶瓷基板優點：1）電鍍沉積銅層厚度有限，且電鍍廢液污染大。2）金屬層與陶瓷間的結合強度較低，產品應用時可靠性較低。

在實際生產時，對于陶瓷基板材料為了降低基板翹曲，一般采用三明治結構（陶瓷基片上下面同時制作金屬層）。正面金屬層用于貼裝芯片，反面則用于平衡應力（由于金屬與陶瓷熱膨脹系數不匹配而產生），同時易于與下部的金屬熱沉焊接。
